ICMP(Internet Control Message Protocol)

3계층(네트워크 계층)에서 동작하며 네트워크 통신의 테스트 또는 오류 메시지 응답을 전송하는 데 주로 사용된다.

통신 상태를 확인할 때 사용하는 Ping, Tracert 또한 ICMP를 이용한다.



Type: ICMP패킷의 종류를 나타낸다.

Code: Type에 대한 상세한 항목이다.

Checksum: 오류를 검출하는 필드이다.

Other message specific information: ICMP 헤더의 추가 메시지 필드이다. ICMP헤더는 Type과 Code에 따라 헤더의 내용이 바뀐다.

---

ICMP 스니퍼(ICMP Sniffer)

sniff는 '킁킁거리다'라는 뜻이다. 네트워크 패킷을 훔쳐보는 프로그램을 스니퍼(Sniffer)라고 한다.

스니퍼 테스트를 위해 ICMP프로토콜을 수신하는 방화벽을 열어야 한다.

윈도우10을 기준으로 기본적으로 ICMP 프로토콜은 방화벽에서 막는다.

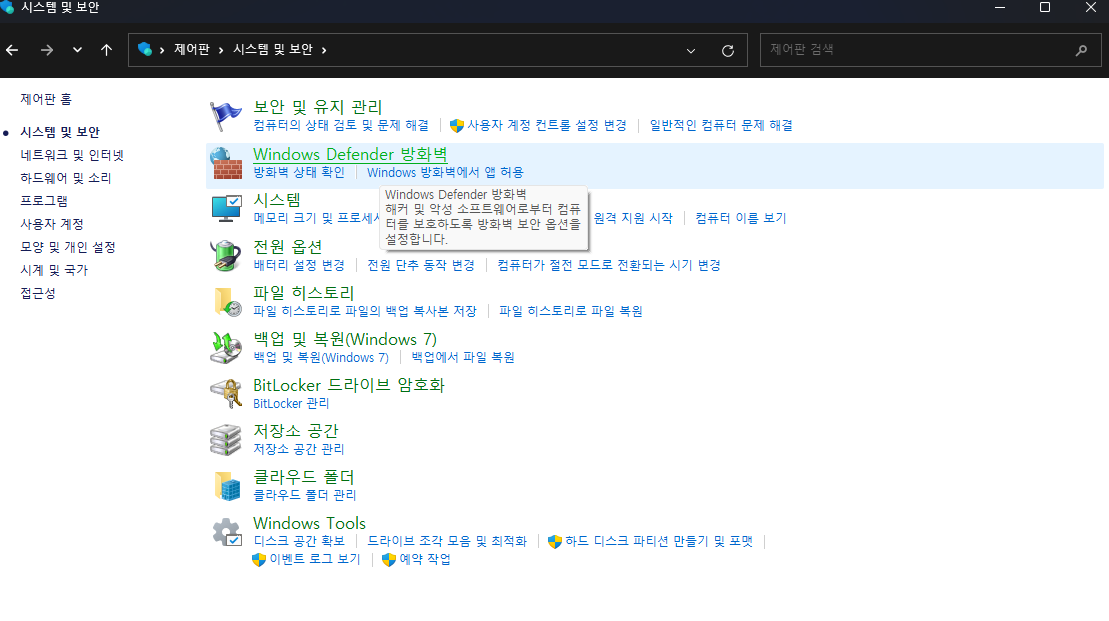

1. Win+R키를 눌러 Control을 입력 후 제어판을 연다.

2. 시스템 및 보안 클릭

3. Windows Defender방화벽 선택

4.'고급 설정' 클릭

5.'인바운드 규칙'에서 '파일 및 프린터 공유(에코 요청-ICMPv4-In)'의 개인과 공용프로필 항목을 확인.



[ICMP 스니퍼 코드]

from socket import *

import os

import struct

def parse_ip_header(ip_header):

    ip_headers = struct.unpack("!BBHHHBBH4s4s", ip_header[:20])

    ip_payloads = ip_header[20:]

    return ip_headers, ip_payloads

#ICMP 헤더와 메시지 내용의 튜플로 변환. ICMP헤더는 Type과 Code에 따라서 모양이 바뀔 수 있다. 자세한 내용은 RFC문서 링크를 참고

# icmp_payloads는 ping도구를 이용했을때 임의의 문자열을 담는다

def parse_icmp_header(icmp_data):

    icmp_headers = struct.unpack("!BBHHH", icmp_data[:8])

    icmp_payloads = icmp_data[8:]

    return icmp_headers, icmp_payloads

def parsing(host):

    if os.name == "nt":

        sock_protocol = IPPROTO_IP

    else:

        sock_protocol = IPPROTO_ICMP

    sock = socket(AF_INET, SOCK_RAW, sock_protocol)

    sock.bind((host, 0))

    sock.setsockopt(IPPROTO_IP, IP_HDRINCL, 1)

    if os.name == "nt":

        sock.ioctl(SIO_RCVALL, RCVALL_ON)

    try:

        #만약 수신하는 패킷이 ICMP 형태라면 그 내용을 출력

        while True:

            data = sock.recvfrom(65535)

            ip_headers, ip_payloads = parse_ip_header(data[0])

            #IP헤더의 6번째 튜플 요소는 프로토콜을 나타내며 1인 ICMP프로토콜만을 의미한다.

            #icmp_headers[0]은 ICMP헤더의 Type을 의미하며 Ping요청은 Echo Request를 출력하며 응답은 Echo Reply를 출력한다.

            #icmp_payloads는 임의의 문자열을 담는다.

            if ip_headers[6] == 1:

                ip_source_address = inet_ntoa(ip_headers[8])

                ip_destination_address = inet_ntoa(ip_headers[9])

                print(f"{ip_source_address}=>{ip_destination_address}")

                icmp_headers, icmp_payloads = parse_icmp_header(ip_payloads)

                if icmp_headers[0] == 0:

                    print("Echo Reply")

                elif icmp_headers[0] == 8:

                    print("Echo Request")

                print("icmp_headers=>", icmp_headers)

                print("icmp_payloads=>", icmp_payloads)

                print("===========================")

    except KeyboardInterrupt:

        if os.name == "nt":

            sock.ioctl(SIO_RCVALL, RCVALL_OFF)

if __name__ == "__main__":

    host = "192.168.50.56"

    print("START SNIFFING at [%s]" % host)

    parsing(host)



[출력화면(내 pc에서 ping쳤을때)]

Echo Request: ICMP 질의 메세지 요청

Echo Reply: ICMP 응답 메세지 요청
